一、概述
　　随着经济和生齿的增添，，，，大自然的污染愈来愈受到人类的重视，，，，在总结海内外生涯污水处理装备的运行履历的基础上，，，，连系我公司自己的科研效果和工程实践，，，，设计出一种可地埋设置的成套污水处理装备，，，，其装备接纳二十一世纪海内外先进工艺和生产制造手艺，，，，生产出以玻璃钢、不锈钢、碳钢为主要材质的污水处理装备
。。。其目的主要是使生涯污水和与之类似的工业有机废水经该装备处理后抵达用户要求的排放标准
。。。
　　该装备主要用于栖身小区(含别墅小区)、宾馆、医院、综合办公楼和种种公共修建的生涯污水处理，，，，经该装备处理的出水水质，，，，抵达国家响应的排放标准
。。。全套装备均可埋设于地下，，，，故亦称“地埋式污水处理装备”
。。。
　　本公司地埋式污水处理装备接纳国际先进的生物处理工艺，，，，集去除BOD、COD、NH3-N于一身，，，，具有手艺性能稳固可靠，，，，处理效果好，，，，投资省，，，，占地少，，，，维护利便等优点
。。。我公司也可凭证客户要求同时配套中水回用装备、一体化污水提升装备等
。。。

二、产品特点
　　1、地埋式生涯污水处理装备，，，，埋设于地表以下，，，，装备上面的地表可作为绿化或其他用地，，，，不需要建房及采暖、保温
。。。
　　2、主要接纳接触氧化处理工艺，，，，而填料可选用多种填料，，，，其处理效果优于活性污泥法；；；且比活性污泥池体积小，，，，对水质的顺应性强，，，，耐攻击负荷性能好，，，，出水水质稳固，，，，不会爆发污泥膨胀
。。。在同样有机物负荷条件下，，，，对有机物去除率高，，，，能提高空气中的氧在水中消融度
。。。
　　3、生化池接纳生物接触氧化法，，，，其填料的体积负荷较量低，，，，微生物处于自身氧化阶断，，，，产泥量少，，，，污泥按期排至污泥池，，，，污泥池污泥1-2年整理一次
。。。
　　4、该地埋式污水处理装备的除臭方式除接纳通例高空排气，，，，也可配备离子除臭装备或生物除臭装备
。。。
　　5、该地埋式污水处理装备配套的鼓风机除接纳了通例的消音步伐外，，，，还在鼓风机房内壁设置了新型吸音质料，，，，使装备运行时的噪音低于50分贝，，，，减轻了对周边情形的影响
。。。
　　6、整个装备处理系统配有全自动电气控制系统和装备故障报警系统，，，，运行清静可靠，，，，平时一般不需要专人治理，，，，只需适时地对装备举行维护和保养
。。。

三、地埋式污水处理装备的使用要领
　　1、能够处理生涯系统综合性废水及其相类似的有机污水；；；
　　2、全套装置施工简朴、操作容易，，，，所有机械装备均为自动化控制，，，，所有装置可设置于地表以下；；；
　　3、治理维护利便，，，，装备配有全自动控制系统
。。。使用寿命30年以上
。。。

四、地埋式污水处理装备的适用规模
　　1、宾馆、饭馆、疗养院、医院；；；
　　2、住宅小区、墟落、集镇；；；
　　3、车站、飞机场、海港码头、船舶；；；
　　4、工厂、矿山、步队、旅游点、风物区；；；
　　5、与生涯污水类似的种种工业有机废水
。。。

五、工艺说明
　　设计主要是对生涯污水和与之类似的工业有机污水处理，，，，其主要处理手段是接纳现在较为成熟的生化处理手艺——生物接触氧化法，，，，水质参数按一般生涯污水水质设计
。。。共有六部分组成：(1)水解池(2)接触氧化池(3)二沉池(4)消毒池、消毒装置(5)污泥池(6)风机房、风机
。。。现划分叙述如下：
　　(1)水解池：池内接纳特殊的布水方式，，，，以包管污水匀称分配
。。。并将污水反映控制在水解阶段，，，，能将污水中有毒有害物质转化成可降解的物质，，，，并提高后续接触氧化池的处理效果
。。。
　　(2)接触氧化池：水解后的水自流至接触池举行生化处理，，，，接触池分为多级，，，，总停留时间凭证收支水水质情形确定，，，，填料可选用弹性立体填料、生物组合填料、悬浮填料等，，，，易结膜，，，，不梗塞，，，，填料比外貌积大，，，，接触池气水比在12:1左右
。。。
　　(3)二沉池：接触氧化后的污水自流到二沉池，，，，二沉池为竖流式沉淀池，，，，上升流速低，，，，凭证处理规？
？啥喑夭⒘，，，，也可增添斜管填料，，，，提高二沉池的外貌负荷，，，，排泥接纳空气气提或污泥泵排至污泥池
。。。
　　(4)消毒池与消毒装置：消毒池按处理的污水种类，，，，选用差别的停留时间
。。。而小规模的装备接纳固体氯片接触消融的消毒方式，，，，消毒池与消毒装置能凭证出水量的巨细一直改变加药量，，，，抵达多出水多加药，，，，少出水少加药的目的，，，，需要其它装置可另行配制
。。。也可接纳次氯酸钠或二氧化氯消毒，，，，本消毒方式消毒效果好，，，，接纳计量泵自动控制方式投加，，，，顺应种种处理规模
。。。
　　(5)污泥池：二沉池的所有污泥均排至污泥池内举行好氧消化，，，，污泥池的上清液回流至调理池后举行再处理，，，，消化后剩余污泥很少，，，，一般1-2年整理一次，，，，整理要领可用吸粪车从污泥池的检查孔伸入污泥池底部举行抽吸后外运即可
。。。
　　(6)风机房、风机：风机房设在地埋式污水处理装备的附件，，，，可地上设置，，，，也可埋地式设置，，，，风机房入口接纳双层隔音，，，，进风口有消声器、风机过滤器，，，，因此运行时噪声小
。。。小规模的装备风机接纳回转式鼓风机，，，，大规模的选用罗茨鼓风机，，，，能自动交替运行
。。。

六、装备的装置、调试、维护
　　1、 装置：地埋式污水处理装备需凭证装置图就位
。。。就位前首先必需检查基础是否平整，，，，同时清扫基础上的颗粒石块，，，，基础不得有显着的高低状
。。。
　　箱体的位置：偏向不可放错，，，，相互间距必需准确，，，，并毗连好管道
。。。装备就位后，，，，应用绑带（玻璃钢材质）把装备和基础上的抗浮环联接或焊接方式（不锈钢或碳钢材质）把装备和基础上预埋件焊接，，，，以防装备上浮
。。。
　　在装备中注入污水，，，，覆土至箱体中部，，，，毗连各管道，，，，并检查各管道渗漏
。。。若无则继续覆土到装备检查孔，，，，在覆土的同时注入适量的清水，，，，使覆土密实，，，，并平整地面
。。。把电控柜控制线与水泵接通，，，，电控柜与电源接通，，，，接线时注重风机、电机的转向
。。。
　　注重事项：装备装置之后，，，，必需包管下雨不积水；；；装备的倾轧水管道必需在相对地坪以下；；；装备上方不得压有重物，，，，不得有大型车辆通过；；；装备一般不得抽闲内部污水，，，，以防线下水报装备浮起
。。。
　　2、 调试：污水泵额定的流量把污水抽入装备内，，，，启动风机举行曝气
。。。视察各池曝气情形，，，，调解各曝气管阀门，，，，使各池曝气匀称
。。。待7-15天后，，，，取出少量的颗粒填料，，，，视察有无生物膜，，，，若有生物膜，，，，则系统渐趋正常，，，，如是工业有机废水，，，，最好先用生涯污水作育好生物膜后，，，，在逐渐引入工业污水举行生物膜驯化
。。。
　　3、装备维护保养：地埋式污水处理须建设一套按期保养制度
。。。主要易损部件是风机与水泵，，，，风机转向不可反，，，，一旦污水进入风机，，，，必需整理，，，，替换机油后方能使用，，，，风机每运行10000小时必需保养一次，，，，水泵每运行5000-8000小时必需保养一次
。。。

七、配套装备
　　1、潜水泵
　　配套的潜水泵是用于把污水从调理池内提升至地埋式污水处理装备内，，，，水泵接纳我公司生产的QW系列无梗塞潜水排污泵
。。。
　　该泵站是在消化、吸收海内外同类产品先进手艺的基础上研制乐成的新一代潜水泵产品，，，，依附公司的多年设计、制造、使用履历，，，，经由多次手艺立异，，，，产品已更可靠、更成熟
。。。我公司的企业标准在1995年被国家建设部认定为国家潜水泵行业标准CJ/T3038-1995，，，，在天下规模内实验，，，，并加入机械部行业标准的体例，，，，标准号为JB/T8857-2000
。。。同时通过江苏省机械工业厅专家新产品判断，，，，一致认定豪门国际水泵具有抗梗塞、防纠葛、过流特征好等优点
。。。
　　2、鼓风机
　　凭证处理规？
？裳』刈焦姆缁腿堵薮姆缁
。。。
　　风机置于特制风机房内，，，，由于该风机装备有消声器及减震装置，，，，其噪声低于国家相关标准
。。。
　　回转式鼓风机结构精巧，，，，主要由下列六部分组成：电机、空气过渡器、鼓风机本体、空气室、底座（兼油箱）、滴油嘴
。。。鼓风机靠汽缸内偏置的转子偏心运转，，，，并使转子槽中的叶片之间的容积转变将空气吸入、压缩、吐出
。。。在运转中使用鼓风机的压力差自动将润滑送到滴油嘴，，，，滴入汽缸内以镌汰摩擦及噪声，，，，同时可坚持汽缸内气体不回流
。。。
　　三叶罗茨风机为容积式风机，，，，运送的风量与转数成比例，，，，三叶型叶轮每转动一次由 2 个叶轮举行 3 次吸、排气
。。。与二叶型相比，，，，气体脉动性小，，，，振动也小，，，，噪声低
。。。风机 2 根轴上的叶轮与椭圆形壳体内孔面，，，，叶轮端面和风机前后端盖之间及风机叶轮之间者始终坚持细小的间隙，，，，在同步齿轮的发动下风从风机进风口沿壳体内壁运送到倾轧的一侧
。。。风机内腔不需要润滑油，，，，结构简朴，，，，运转平稳，，，，性能稳固，，，，顺应多种用途，，，，已运用于普遍的领域
。。。
　　3、填料
　　3.1、弹性立体填料
　　弹性立体填料筛选了聚烯烃类和聚酰胺中的几种耐腐、耐温、耐老化的优质品种，，，，混淆以亲水、吸附、抗热氧等助剂，，，，接纳特殊的拉丝，，，，丝条制毛工艺，，，，将丝条穿插固着在耐腐、高强度的中心绳上，，，，由于选材和工艺配方优异，，，，刚柔适度，，，，使丝条呈立体匀称排列辐射状态，，，，制成了悬挂式立体弹性填料的单体，，，，填料在有用区域内能立体全方位匀称舒展满布，，，，使气、水、生物膜获得充分混渗接触交流，，，，生物膜不但能匀称的着床在每一根丝条上，，，，坚持优异的活性和逍遥可变性，，，，并且能在运行历程中获得愈来愈大的比外貌积，，，，又能举行优异的新陈代谢，，，，这一特征与征象是海内现在其他填料不可相比的
。。。
　　立体弹性填料与硬性类蜂窝填料相比，，，，孔隙可变性大，，，，不梗塞；；；与软性类填料相比，，，，材质寿命长，，，，不粘连结团；；；与半软性填料相比，，，，比外貌积大、挂膜迅速、造价低廉
。。。
　　3.2、组合填料
　　组合填料是在软性填料和半软性填料的基础上生长而成的，，，，它兼有两者的优点
。。。
　　其结构是将塑料圆片压扣改成双圈大塑料环，，，，将醛化纤维或涤纶丝压在环的环圈上，，，，使纤维束匀称漫衍；；；
　　内圈是雪花状塑料枝条，，，，既能挂膜，，，，又能有用切割气泡，，，，提高氧的转移速率和使用率
。。。使水气生物膜获得充分交流，，，，使水中的有机物获得高效处理
。。。
　　4、曝气器
　　4.1、膜片式微孔曝气器
　　膜片式微孔曝气器是80年月研制的新型曝气装置，，，，该装置曝气气泡直径小，，，，气液界面直径小，，，，气液界面积大，，，，气泡扩散匀称，，，，不会爆发孔眼梗塞，，，，耐侵蚀性强，，，，经清水和污水充氧测试，，，，并经50多家用户多年使用效果优异（比通例产品牢靠螺旋曝气器，，，，散流曝气器和穿孔管曝气器能耗降低40%，，，，或增添污水处理量40%）
。。。特殊适用于都会污水和大型工厂新建扩建和老曝气池刷新，，，，且曝气池可间歇运行
。。。
　　4.2、管式曝气器
　　管式橡胶曝气器产品是新型管式橡胶曝气器
。。。它接纳供气主管与先导气槽同橡胶膜可张孔举行微孔曝气
。。。其结构简朴、氧使用率高、性能可靠、气孔不梗塞、污水不倒灌、环向受力匀称、寿命长、装置维修利便、系统价钱低廉等特点
。。。该产品是现在曝气器中较经济合理的曝气器
。。。
　　5、消毒装备
　　配套的消毒装备主要有二氧化氯爆发器、次氯酸钠爆发器
。。。
　　5.1、二氧化氯爆发器
　　主要为化学法高纯二氧化氯爆发器，，，，以亚氯酸钠和盐酸为原质料，，，，现场制备高纯度二氧化氯消毒液
。。。该工艺反映爆发二氧化氯速率快，，，，反映转化率高，，，，二氧化氯含量大于95%
。。。
　　5.2、次氯酸钠爆发器
　　次氯酸钠是强氧化剂和消毒剂，，，，它是通过取源于普遍价廉的工业盐或海水稀溶液，，，，经无隔膜电解而爆发的
。。。为确保次氯酸钠质地新鲜和有较高的活性
。。。包管消毒效果，，，，本装置一边爆发，，，，一边将爆发的次氯酸钠投加使用
。。。它与氯和氯的化合物相比，，，，具有相同的氧化性和消毒作用
。。。

八、相关工艺

　　水解池与接触氧化池工艺是地埋式污水处理装备的主导工艺之一
。。。针对差别的水质及处理要求，，，，可选用其它一些相关工艺，，，，主要应用工艺有A2O工艺和曝气生物流化床工艺
。。。
　　1、A2O工艺
　　A2O工艺主要包括厌氧池、缺氧池和洽氧池
。。。
　　在厌氧池里，，，，积磷菌在厌氧的倒运情形下将于好氧池中吸收的聚磷剖析，，，，在此历程中释放出的能量可供积磷菌在厌氧压制的情形下存活之用，，，，另一部分能量可供积磷菌自动吸收乙酸、H+和e-，，，，使之以PHB形式贮藏在菌体内，，，，并使发酵产酸历程得以继续举行
。。。聚磷剖析后的无机磷盐释放出积磷菌体外，，，，此即积磷菌厌氧放磷征象
。。。
　　缺氧池池底设中孔曝气，，，，使厌氧池出水和洽氧池回流的混淆液在此获得充分混淆，，，，并提供少量的氧分，，，，由于混淆液呈缺氧状态，，，，污水中的硝态氮在反硝化细菌作用下转化成气态氮，，，，从而抵达脱氮的目的
。。。
　　好氧池内装有微孔曝气头，，，，由鼓风机运送过来的空气通过微孔曝气头释放到污水中，，，，以供好氧微生物生命活动之用
。。。通过好氧微生物的作用，，，，污水中的绝大部分有机物、氨氮在此获得去除
。。。同时积磷菌在好氧情形下将积贮在体内的PHB剖析，，，，释放出来的能量一部分可供积磷菌生长、滋生，，，，另一部分能量用于自动过量吸收溶磷，，，，并以聚磷的形式贮积在体内
。。。通过在一体化清水器中将富磷的剩余污泥排走，，，，可抵达从污水中除磷目的
。。。
2、曝气生物流化床工艺
　　接纳曝气生物流化床作为主处理工艺，，，，内置立体柱状空心填料，，，，比外貌积大，，，，单位体积内坚持较高的微生物量，，，，且微生物活性好，，，，能快速去除有机污染物
。。。
　　立体柱状空心填料坚持了自力的兼氧菌与好氧菌共存的微生物情形，，，，具有“同步硝化与反硝化”脱氮功效，，，，出水氨氮低于通俗接触氧化工艺
。。。
　　接纳低密度质料作为过滤介质，，，，污物截留量大
。。。
　　流化床填料是一种新型生物活性载体，，，，它接纳科学配方，，，，凭证差别水质需求，，，，在高分子质料中融合差别种类有利于微生物快速成附着生长的微量元素，，，，经由特殊工艺改性、结构而成，，，，具有比外貌积大、亲水性好、流动性好、生物活性高、易挂膜、处理效果好、使用寿命长等优点
。。。

九、深度处理装备

　　1、机械过滤器和活性碳过滤器
　　机械过滤器主要用于去除处理水中的悬浮性颗粒物质；；；滤料为石英砂，，，，粒径视水质要求而定
。。；；；钚蕴脊似髦饕糜谌コ硭惺Ｓ嗟挠谢铩⑸群陀嗦；；；装填差别性能的活性碳，，，，可抵达差别的处理目的
。。。设计滤速一般为8-12m/h，，，，运行一准时间后需举行反冲洗，，，，可用水反冲洗或水气混淆反冲洗
。。。
　　2、曝气生物滤池
　　曝气生物滤池手艺（简称BAF）是在生物接触氧与生物活性炭的手艺基础上开发出一种高效、低耗的生物反映器
。。。该手艺首先应用于污水深度（三级）处理并回用的场合，，，，后生长成即可应用于微污染水源水的预处理（如去除有机污染），，，，又能直接用于都会污水二级处理领域的新手艺
。。。
　　曝气生物滤池亦称生物滤料曝气滤池
。。。
　　3、纤维滤布滤池
　　主要由纤维滤片、集水干管、移动吸泥系统、排泥槽等组成
。。。其中滤片包括专用纤维滤布和滤布支架
。。。冲洗接纳移动式线状吸洗，，，，洗过的断面可连忙进入过滤状态，，，，无需存储冲洗用水
。。。
过滤：待滤水进入滤布滤池，，，，水流在压力作用下从滤片两侧由外向内通过滤布举行过滤，，，，滤后水由滤框中的小孔及底部的出水管网络，，，，最后通过出水堰溢入出水管
。。。
　　反冲洗：随着过滤的举行，，，，悬浮物在滤布外貌逐渐累积，，，，过滤速率逐渐下降，，，，池内水位徐徐上升
。。。当水位上升至预定水位时，，，，最先举行负压抽吸反冲洗
。。。滤片牢靠不动，，，，随着移动冲洗行车的移动和吸泥泵的启动，，，，最先对滤片上的污泥举行扫吸，，，，吸出的泥水由水泵倾轧池外，，，，行车移动一个行程后，，，，滤布被洗濯清洁
。。。
4、超滤
　　超滤是中水回用、污水深度处理的工艺之一
。。。
　　超滤又称凌驾滤，，，，用于截留水中胶体巨细的颗粒，，，，而水和低分子量溶质则允许透过膜
。。。超滤的机理是指由膜外貌机械筛分、膜孔阻滞和膜外貌及膜孔吸附的综合效应，，，，以筛滤为主
。。。超滤是以压力为推动力的膜疏散手艺之一
。。。以大分子与小分子疏散为目的，，，，膜孔径在20-1000A°之间
。。。中空纤维超滤器（膜）具有单位容器内充填密度高，，，，占地面积小等优点
。。。

十、辅助装备
　　1、一体化污水提升泵站
　　用于网络并提升污水至地埋式污水处理装备中，，，，是组合式装备的主要组成部分
。。。
　　我公司生产的一体化预制泵站获得江苏省高新手艺产品认定证书，，，，水利部及江苏省机械行业协会新产品判断证书，，，，江苏省装备制造业新产品金奖，，，，并被列入江苏省重点推广应用的新手艺新产品目录，，，，江苏机械工业科技前进奖二等奖
。。。
　　其主要特点如下：
　　a、高集成度
　　作为一体化单位，，，，其成套提供：预制筒体、潜水排污泵、管道系统、破损型格栅、控制系统、提升装置、排气装置等部件，，，，自带大容量清静的牢靠防护，，，，包管各部件的完善匹配，，，，能充分知足用户的质量要求
。。。
　　b、结实、雅观
　　装备主体结构由纤维纠葛玻璃钢制成，，，，其强度相当于古板层压式玻璃钢的双倍，，，，可完全反抗撕裂、侵蚀及其它破损力，，，，故其结实、长期、耐用
。。。地埋式结构使其与周边情形融为一体，，，，雅观大方
。。。地面仅能看到磨练孔，，，，其余均可埋于地面之下
。。。
　　c、工程周期短
　　该系列产品为制品供货，，，，厂内完成各部件的装置调试，，，，货到现场后所需装置调试时间比古板泵站大大缩短
。。？
？稍谧氨钢谱骼讨芯傩型两ɑ〉氖┕，，，，总的工期约一个半月，，，，大大缩短了整个工程周期
。。。
　　d、高效环保、节约本钱
　　自配控制运行系统确保水泵凭证来水量巨细自动高效运行，，，，内部流态好，，，，系统可自清洁无沉淀，，，，密闭无臭味，，，，切合环保要求，，，，且占地面积小
。。。
　　e、全自动控制
　　配套的潜水泵接纳压力传感器自动控制开；；；，，，，故整个泵站自控运行，，，，无需专人值守
。。。
　　f、装置维修利便
　　不必进入筒体内，，，，水泵和破损型格栅都能从顶部吊入或吊出
。。。我公司在设计历程中连系泵站的有用高度，，，，在中段设计了磨练平台，，，，整个平台除了扶梯外，，，，其余均可用于平时日常维修和巡视，，，，同时可以放置磨练工具
。。。如水泵需大修，，，，则可吊出筒体外
。。。
　　g、使用寿命长
　　自净化的薄壳形井筒底座清静滑内壁包管恒久使用且无需保养；；；井盖为铝纹板；；；泵和格栅的轨道、内部管道及支持架等均接纳不锈钢304质料，，，，而清静格栅、服务平台均接纳玻璃钢制成，，，，整体使用寿命长
。。。
　　2、离子除臭装备
　　装备运行历程中会爆发恶臭污染物，，，，主要包括H2S、NH3、硫醇类、胺类和有机酸类化合物等
。。。对恶臭气体举行有用治理，，，，有助于减小其对污水处理厂周边区域的空气质量影响，，，，也有益于美化都会市容、提高都会公共卫生水平和；；；ぷ∶裆硖蹇到
。。。
　　高能离子除臭手艺是运用离子净化空气的多种手艺中最成熟高效的一种手艺，，，，它具有占地面积小、能耗低、无人维护、运行本钱低廉、受情形影响小的优点，，，，具有其他手艺无可相比的优越性
。。。连系种种除臭场合的现实，，，，对该系统举行了优化设计，，，，从而在包管除臭效果的同时，，，，系统结构越发优化，，，，本钱大大下降
。。。
　　接纳先进的高能离子手艺，，，，模拟自然界空气自净历程的氧离子爆发器爆发高能粒子，，，，不添加任何化学物质就能彻底、周全消除空气中的种种异味，，，，杀灭空气中的细菌，，，，去除可吸入颗粒物等有害物质，，，，且清静、可靠，，，，无二次污染
。。。

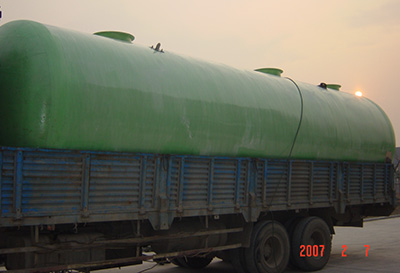

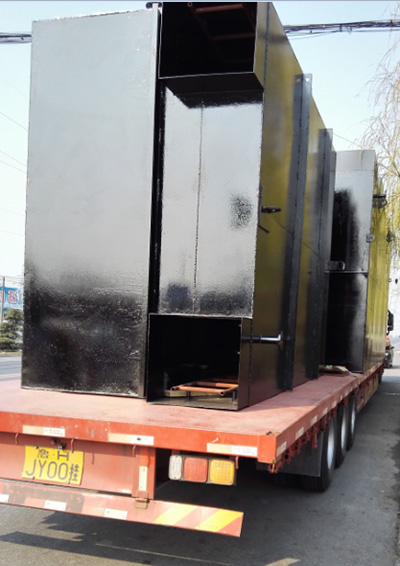

近期同类工程业绩表

A3钢防腐材质	玻璃钢材质
